JBK系列机床控制变压器
产品介绍
一、适用范围
JBK系列机床控制变压器适用于交流50~60Hz，输入电压不超过660V的电路中，作为各类机床、机械设备等一般电器的控制电源。
本系列变压器是其他控制变压器更新换代的产品，采用进口材料和先进工艺进行制造，具有工作可靠、耗能低、体积小、接线安全、适用性广等特点。

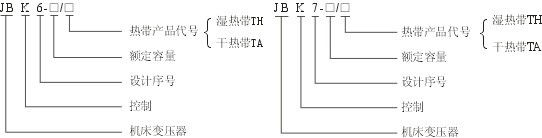

二、型号及含义
三、外形尺寸及安装尺寸
JBK系列产品的外形及安装尺寸见图1
JBK2系列产品的外形及安装尺寸见图2及表1
|
型号 |
安装 |
安装孔 |
外形尺寸 |
|
A |
C |
K |
J |
B |
D |
E |
|
JBK3-40、63 |
78 |
64.5 |
6 |
12 |
90 |
84 |
97 |
|
JBK3-100 |
78 |
75.5 |
6 |
12 |
90 |
94 |
97 |
|
JBK3-160 |
90 |
76 |
6 |
12 |
108 |
94 |
112 |
|
JBK3-250 |
90 |
87.5 |
6 |
12 |
108 |
105 |
112 |
|
JBK3-400 |
105 |
83 |
8 |
16 |
126 |
108 |
127 |
|
JBK3-630 |
120 |
95 |
8 |
16 |
144 |
120 |
142 |
|
